Cách thức để DIY một băng tải cơ bản có thể ứng dụng được
Chúng ta biết rằng băng tải là một phương tiện mang theo cả một hệ thống vành đai.
Hệ thống băng chuyền bao gồm hai hoặc nhiều ròng rọc với hệ thống vòng lặp vô tận để mang vác. Vành đai xoay chúng bằng cách sử dụng ròng rọc. Đây là thông tin cơ bản về băng tải.
Băng tải là một yếu tố cơ bản của nhiều hệ thống sản xuất và cần một thiết kế phần cứng nguồn mở đơn giản.

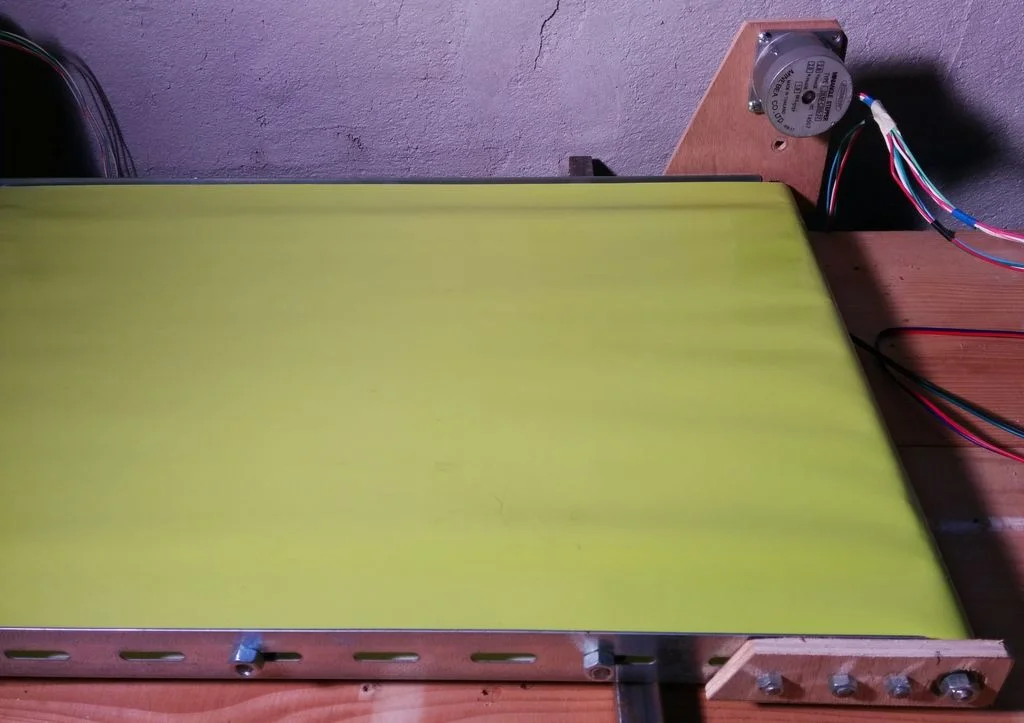

Thiết kế băng tải
Sức mạnh, chiều dài và chiều rộng của băng tải của bạn cần phải được xác định.
Trước tiên cắt thanh thép dài 180cm để nó vừa với bàn và chọn chiều rộng 40 cm
Với các con lăn cứ sau 15 cm cần 12 con lăn. Nếu nó cần mạnh hơn bạn có thể tăng gấp ba lần mật độ của con lăn.
Bước 1: Chuẩn bị các bộ phận của băng tải
Các vật liệu cần có :
Các bộ phận
- 2 thanh thép dài hoặc thanh chữ L, tốt nhất là có lỗ hoặc khe 8 mm. Nên rộng hơn 30 mm - Ở đây đã sử dụng thanh 38 mm L.
- Chiều dài của ống PVC đường kính ngoài 25 mm thường được bán với chiều dài 2 mét
- Vòng bi trượt patin
- Bu lông 8 mm
- Thanh ren 8 mm. 1 m là đủ
- 2 dây cáp có lỗ 8 mm
- Một số khăn trải bàn 'sáp' cắt theo kích thước
- Một số giấy nhám hoặc băng dính chống trượt
- Một số băng dính rộng hoặc kim và sợi
- Một bung cao su 22 mm không có lỗ, hoặc lỗ <8 mm
- Một số ván ép
- Một động cơ bước và bộ điều khiển phù hợp

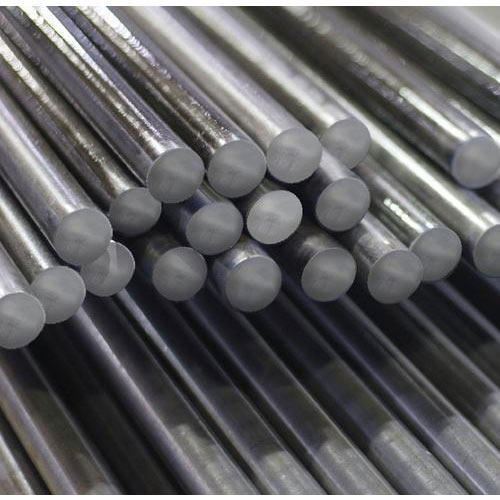

- Thanh thép
Đây là những gì sẽ cung cấp cho hầu hết độ cứng và cho phép bạn gắn nó vào một bảng hoặc gắn các công cụ khác vào băng tải.
Bạn cần nó để có một kích thước cho phép một con lăn cộng với vành đai di chuyển tự do.
Bạn cũng sẽ gắn rất nhiều bu lông 8 mm, vì vậy nó sẽ giúp ích rất nhiều nếu nó có các khe 8 mm trong đó.

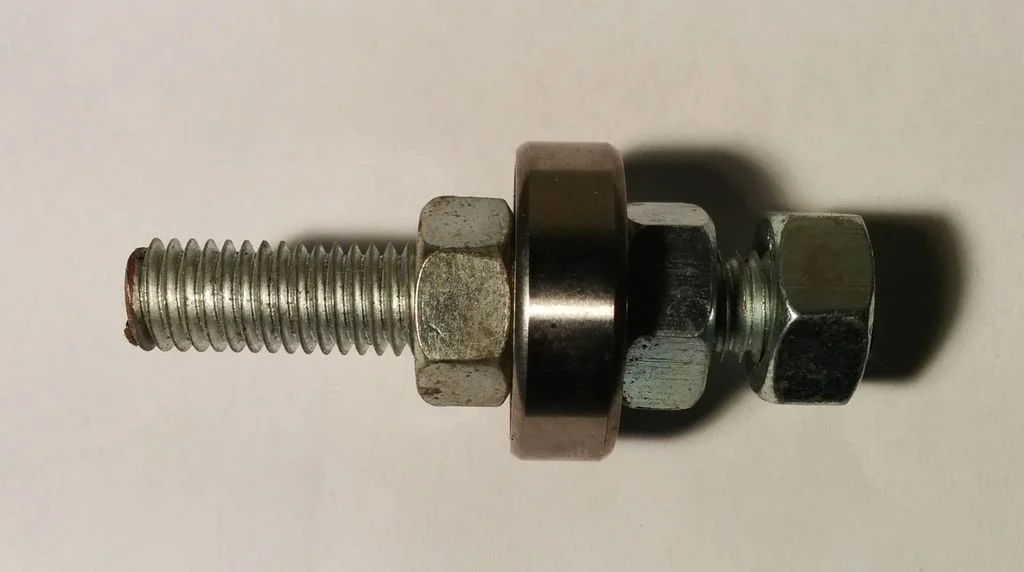

Vòng bi lăn
Vòng bi 608 cổ điển có đường kính ngoài 22 mm tương ứng với đường kính trong của ống PVC. Nó cũng có đường kính trong là 8 mm cho phép sử dụng bu lông 8 mm mạnh.

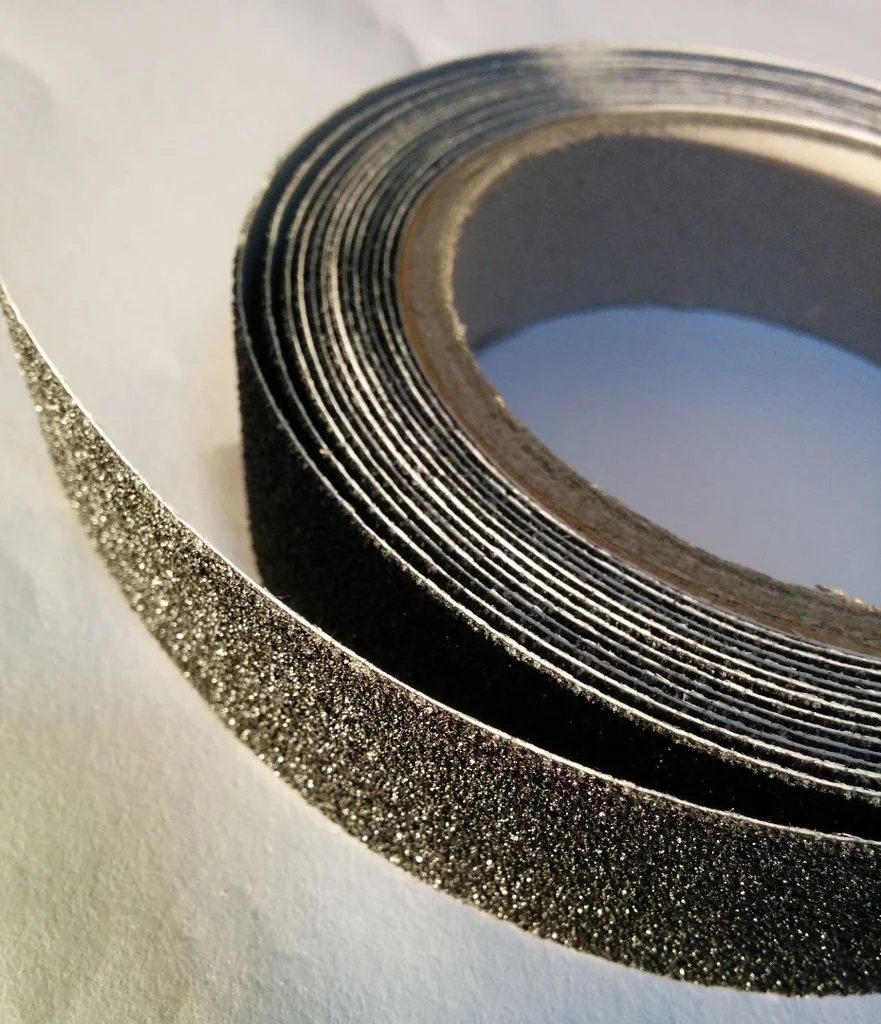

Băng dính chống trượt
Đây là một xa xỉ đắt tiền nhưng hoạt động rất tốt. Nó giống như giấy nhám ở một mặt và rất dính ở mặt kia.
Đây là những gì kẹp bên dưới của khăn trải bàn. Bạn có thể chỉ cần dán giấy nhám lên một trong các con lăn của bạn, hoặc sử dụng sơn / véc ni / keo và một ít cát.
Khăn trải bàn “sáp”
Ngày nay, chúng được làm bằng một lớp nhựa mềm với mặt dưới bằng vải. Chúng thường được bán với chiều rộng 1,5m.
Mặt vải giúp bám chặt con lăn. Đầu nhựa dẻo và tương đối bền. Đây là vật liệu rẻ nhất có thể tìm thấy mà có đủ các thuộc tính phù hợp.
Động cơ bước và bộ điều khiển
Thông thường, đây có thể là động cơ Nema 17 + Arduino + Motor khiên.
Bước 2: Tiến hành làm băng tải
Việc xây dựng khá dễ dàng, không cần dụng cụ đặc biệt nào ngoại trừ phần ổ đĩa: Cần một mũi khoan 22 mm để tạo lỗ cho ổ trục.
Độ cứng của băng tải đến từ các thanh thép cộng với ít nhất 2 chiều dài của thanh ren 8 mm đi qua giữa các ống. Đối với chiều dài hơn, các mảnh thanh ren bổ sung sẽ tăng độ cứng.
Sử dụng thanh ren ở hai đầu:
Đầu thứ nhất : thông qua con lăn hoạt động như một bộ siết đai
Đầu thứ hai : thông qua con lăn truyền động.
Cắt ống nhựa PVC của bạn theo chiều dài bằng cưa. Đo tốt hoặc làm khuôn, vì nó giúp có tất cả cùng chiều dài.

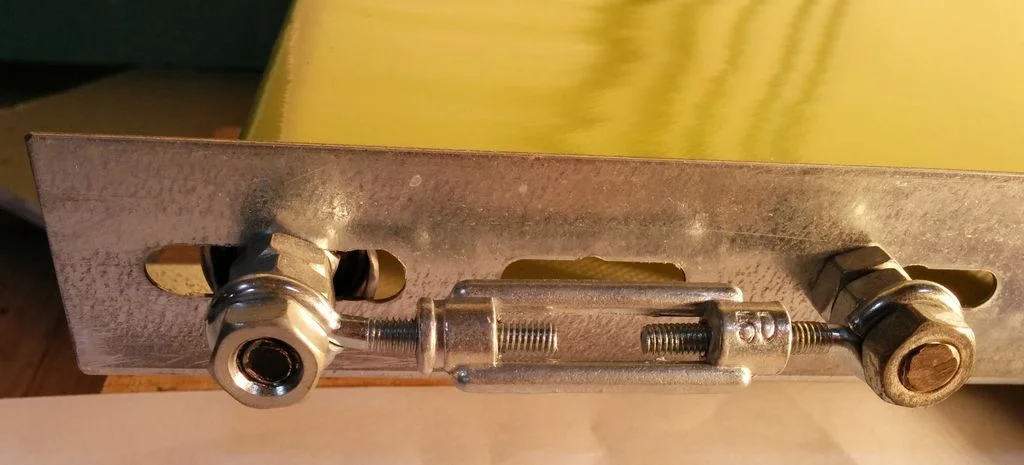

Chuẩn bị một khe 8 mm ở một đầu của mỗi thanh thép để cho phép máy siết hoạt động.
Thanh có các khe 6 mm, vì vậy cần khoan lỗ 8 mm cho mỗi con lăn và tạo khe 8 mm cho máy siết.

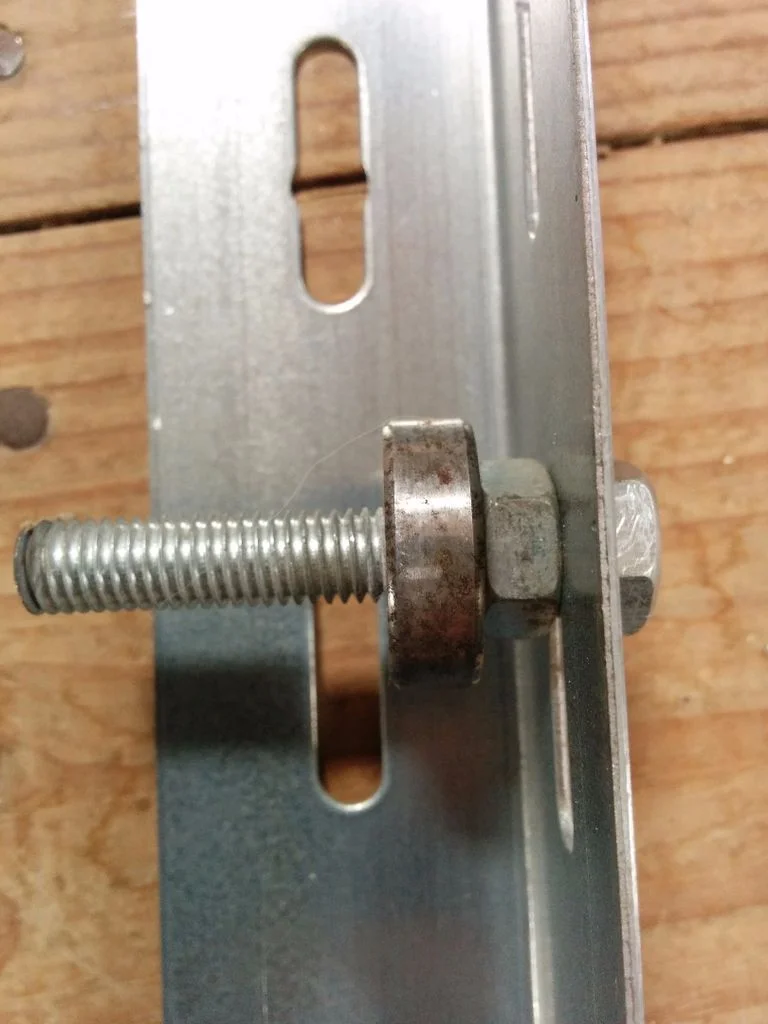

Gắn cụm ổ lăn vào thanh kim loại của bạn tại mỗi vị trí con lăn.
Chuẩn bị ổ lăn. Điều này cần phải có ma sát cao. Bạn có thể sơn nhựa PVC bằng một cái gì đó dính và phủ nó trên cát thô, hoặc chỉ gian lận và dán trên một số băng chống trượt. Một khi bám chặt, bạn cần một cách để lái nó từ động cơ bước.

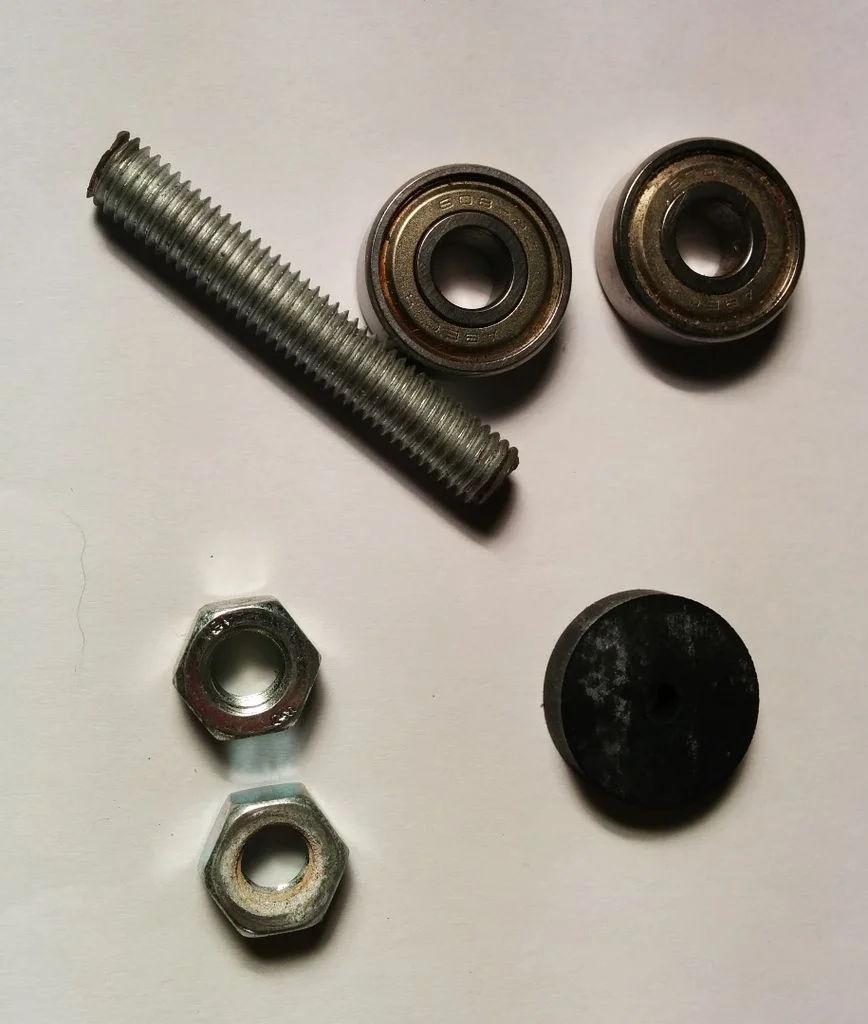

Một bung 22 mm, với tâm được khoan tới 7 mm có thể được kéo dài trên một thanh ren 8 mm. Khi điều này được đẩy vào bên trong ống nhựa PVC, nó cung cấp đủ lực ma sát để xoay ống.
Một thiết kế gọn gàng hơn sẽ là sử dụng một chiều dài nhỏ của một số ống kim loại rỗng 8 mm làm hỗ trợ với trục của Nema 17 mặc dù ở giữa để bung cao su. Điều này sẽ tránh việc sử dụng các bánh răng và thắt lưng khác.
.png)

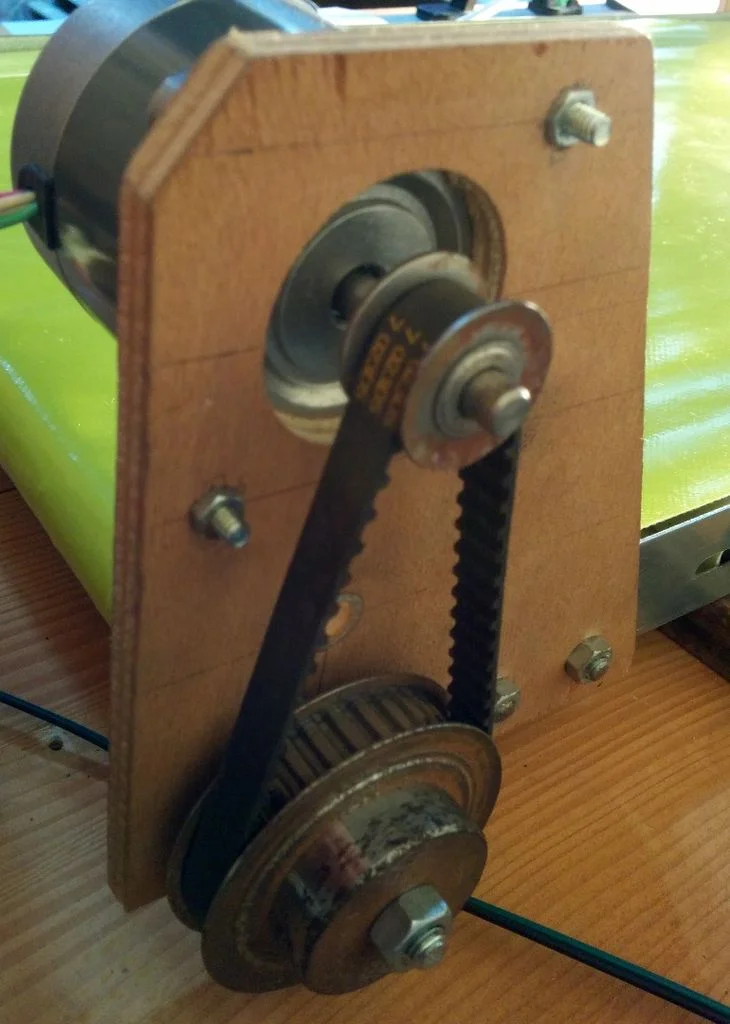

Hãy sử dụng một ổ đĩa lớn từ một bánh răng bước nhỏ là một lợi thế.

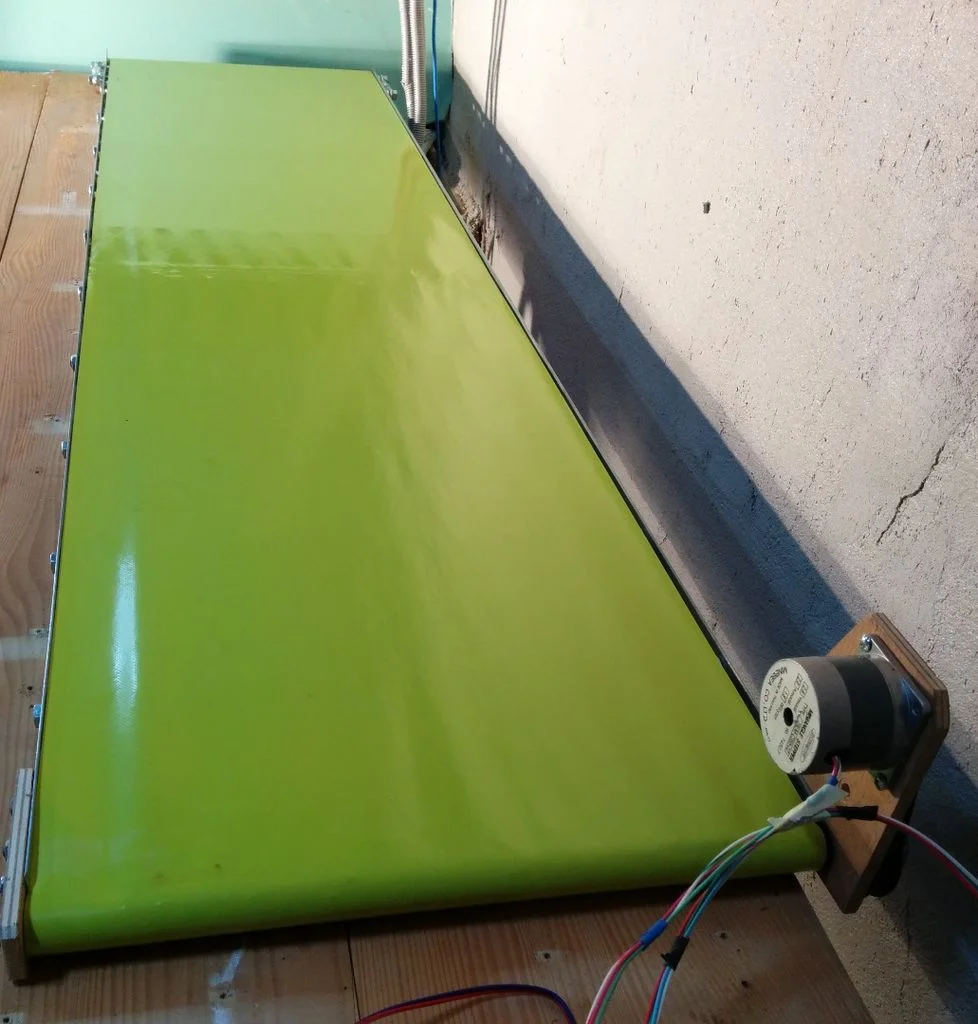

Khi tất cả các vòng bi của bạn đã được đặt đúng chỗ, và bạn đã chuẩn bị con lăn truyền động và con lăn siết chặt, bạn có thể lắp đặt các ống nhựa ở một bên, sau đó đẩy cụm lắp ráp lại với nhau. Điều này có thể mất một chút kiên nhẫn.
Cắt khăn trải bàn của bạn với một cái nhọn nhỏ hơn một chút so với các con lăn, và để lại chiều dài thêm 5-10 cm để gắn.

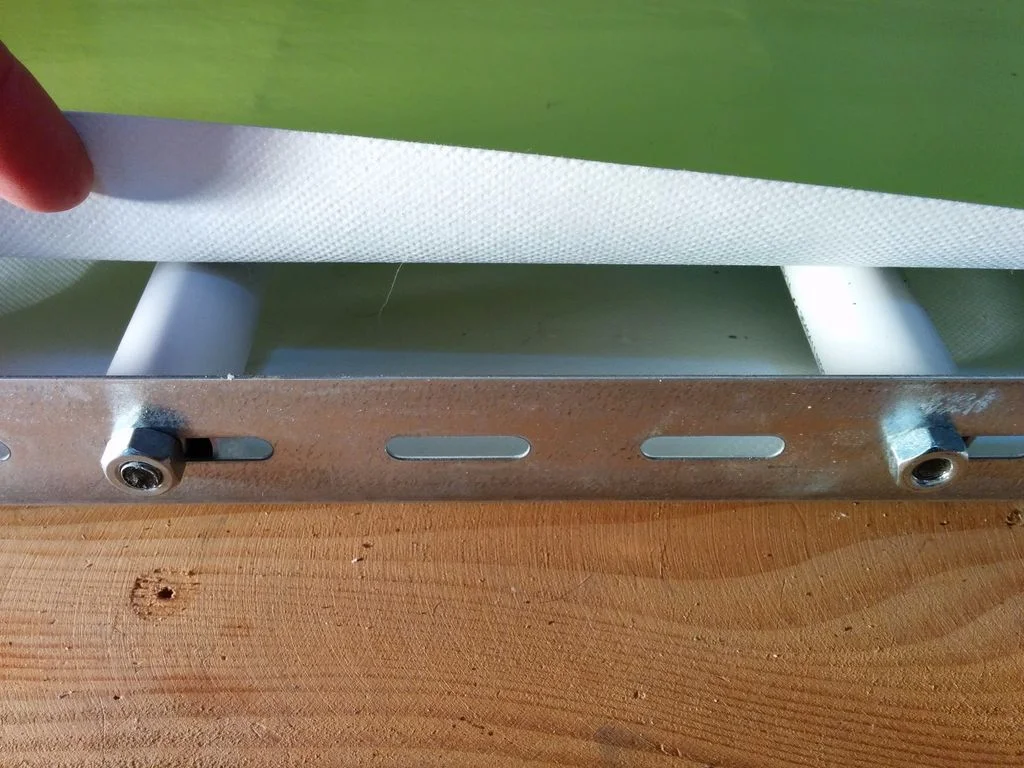

Trượt miếng vải vào vị trí hoặc sử dụng băng dính rộng để cố định nó.
Điều chỉnh bộ điều khiển động cơ của bạn

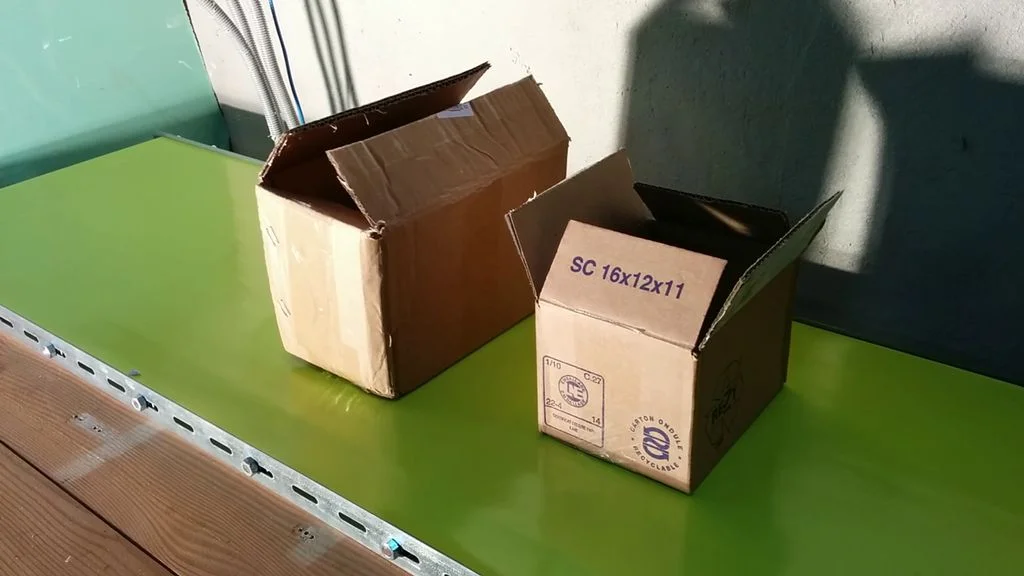

Sau khi lắp ráp, bạn nên điều chỉnh bộ điều khiển động cơ của mình để tăng tốc thấp, vì có thể có nhiều trọng lượng trên băng tải.
Khu vực để cải thiện
Tìm một thanh thép L phổ biến có các khe 8 mm
Tránh động cơ bước ở phía trên vành đai (không phải bên dưới, cũng không nên cao hơn thanh L)
Tránh sử dụng bánh răng và dây đai truyền động (ống 8 mm rỗng có trục bước qua giữa?)

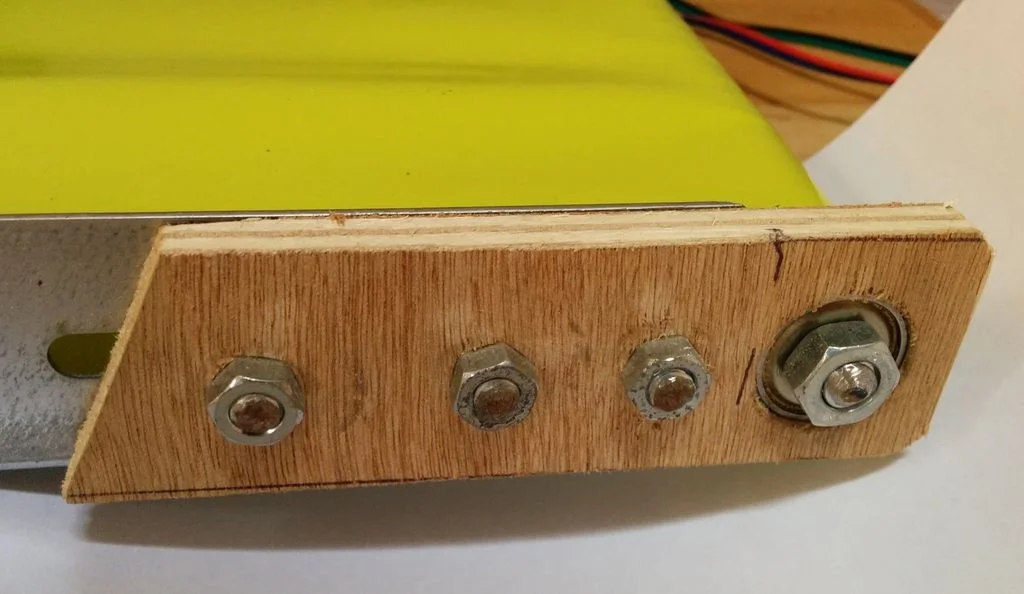

Tìm cách gắn thanh ren 8 mm thông qua ổ đỡ trực tiếp vào thanh thép mà không cần bộ chuyển đổi ván ép.
Hoặc bằng cách sử dụng khái niệm cơ bản về băng tải, chúng tôi sẽ tạo ra băng chuyền cho các dự án trường học với các vật liệu đơn giản như động cơ và tấm bìa cứng.
Vật liệu cần thiết:
- Một động cơ bánh răng trục kép
- Pin 3,7 volt
- BẬT / TẮT chuyển đổi
- Một tấm bìa cứng
- Keo dán
- Dao
- Vỏ bánh xe
- Que kem
- Ống nhựa PVC
- Bánh xe
Quá trình thực hiện:
Cắt 4,5 cm dài hai ống PVC.
Cắt dài 5,5 cm hai nan hoa sắt.
Chúng ta cần cắt các kích cỡ khác nhau của tấm bìa cứng để cắt chúng theo thứ tự.
Đầu tiên, bán kính 2 cm bốn vòng tròn của tấm bìa cứng và tạo một lỗ trên mỗi vòng tròn ở trung tâm của mỗi vòng tròn.
- Thứ hai, Cắt một miếng bìa cứng dài 23cm và rộng 10 cm.
- Thứ ba, Cắt một miếng bìa cứng dài 17cm và rộng 5,5cm.
- Thứ tư, Cắt hai mảnh bìa cứng dài 25cm và rộng 2,5cm.
Bây giờ dán hai miếng tròn trên một ống nhựa PVC bằng keo để làm ròng rọc.
Làm hai cái ròng rọc như vậy.
Chèn nan hoa sắt trong các ròng rọc này.
Dán các nan hoa với các miếng tròn.
Tạo bốn lỗ ở cuối mỗi sọc các tông dài 25cm để chèn các ròng rọc này.
Dán tấm dài 17cm và rộng 5,5cm ở giữa hai sọc bìa cứng dài 25cm bằng keo nóng.
Chèn hai ròng rọc ở cuối. Xem hình dưới đây.
Lấy một dải cao su vỏ bánh xe và cắt theo chiều dài chồng chéo cả hai ròng rọc.
Dán dải này bằng keo.
Cắt ba miếng bìa cứng có kích thước nhỏ hơn đến lớn hơn.
Dán các miếng này lên các miếng bìa cứng dài 23cm và rộng 10cm theo thứ tự tăng dần cho góc nghiêng 45 độ.
Dán đai đặt với ròng rọc cho ba mảnh này ở mỗi phần bằng keo.
Bây giờ hàn pin và chuyển sang động cơ.
Đặt động cơ gần ròng rọc cơ sở ở dưới cùng và chèn trục của động cơ và dán nó.
Dán keo pin và bật bảng.
Bây giờ cắt các miếng que nhỏ theo kích thước của vành đai và dán nó bằng keo ở cùng một khoảng cách.
Bây giờ máy băng tải đã sẵn sàng để làm việc. Đặt hộp diêm vào vành đai và bật công tắc. Motor sẽ khởi động và quay ròng rọc.
